卡布灯箱组装流程
来源:瀛鑫广告灯箱作者:瀛鑫广告灯箱

  卡布灯箱的使用非常的有益,带来了很多的好处,那么卡布灯箱是怎么安装的,其安装步骤如何


步骤一:

卡布灯箱组装

备注:首先把铝型材、配件(大解码|小解码各4个)底板、灯箱、电源、灯布、其它工具(螺丝刀|螺丝|胶布|手套)等这些材料准备好。

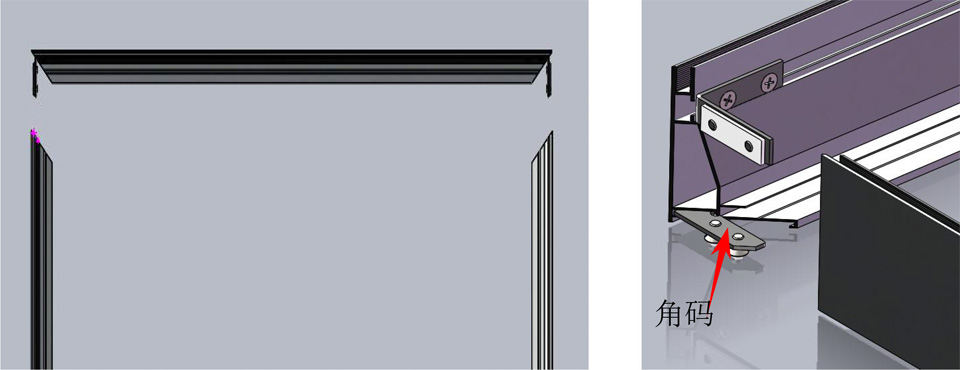

按45°拼角先把四面型材拼框完美相结合,角对角对到位即可。穿入角码,带上螺丝。


步骤二:

卡布灯箱组装

备注:拼装框体,对内外侧解码上螺丝用螺丝刀扭紧,螺丝起到固定作用,插入角码,螺丝紧固。保证拼缝严密,对角误差±1mm去除灯箱外角毛刺,保证尖角处圆滑不伤手,这样整个灯箱边框就完成 。


步骤三:

卡布灯箱组装

备注:将背板穿入型材。背板尺寸=灯箱外尺-36mm。用螺丝固定,然后在底板铺上LED灯条并用玻璃胶加以固定。在出线的地方外框边缘装上电源器(红蓝线分别对接)。


步骤四:

卡布灯箱组装

备注:卡布灯箱组装框体,插入角码,螺丝紧固。保证拼缝严密,对角误差±1mm去除灯箱外角毛刺,保证尖角处圆滑不伤手。


步骤五:

卡布灯箱组装

备注:光源用螺丝固定加背胶粘贴,光源选择:漫反射灯条或直条灯或模组,户外使用应选择防水系列。灯条间距:根据灯条种类及灯条到画面距离设定。


步骤六:


备注:电源用螺丝固定,根据光源功率选择合适电源,电源输入线为三芯护套线,必须有地线连接。电源线穿过箱体,必须有护线圈保护电线以防磨损(客户可选配漏电保护器)外露部分应加护套管或线槽。LED输出端接线注意正负级。


步骤七:


备注:调试电源,安装画面。装上画布,将已经在UV软膜四周安装的硅胶条,只需将硅胶条嵌入到铝型材框中即可,换画也是将胶条拉出就可换画的一种方式,时尚、简单设计,拆换更简易。

最后一步就是把四边的角挫去针锋,以免不小心伤到手。好了,整个卡布灯箱制作完毕。
